第四講、關于單一崩潰點

                                      天虹數碼  833655

播控系統里的單一崩潰點分為兩類：一類是信號鏈路，一類是控制鏈路。

（一、）信號鏈路單一崩潰點：

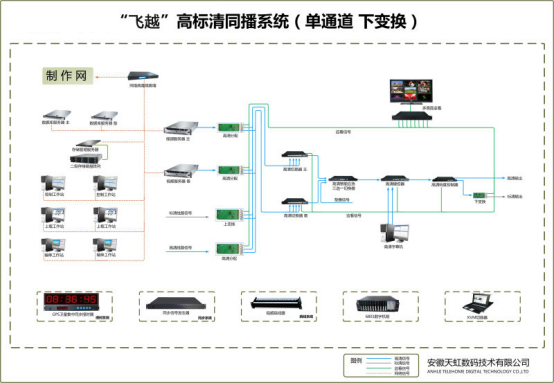

先看看信號鏈路。見下圖：

這是一張傳統的、分體式、單頻道播出系統示意圖?？葱盘栨溌凡糠帧?/span>

這里，視頻服務器、切換器都是主備鏡像的。但鍵混器、響度控制器、幀同步機（圖中沒有畫）是單一的，這些設備沒有實現備份。作為主通道設備，長期以來，為什么大家都是這么做的？都不實施鏡像備份呢？

主要是考慮其功能并非十分重要，大不了不上臺標字幕，不進行響度自動控制，大不了切換時跳抖一下，不重要。但這些設備是在主通道上，視音頻信號不能因為這些設備出現故障而中斷信號傳輸，所以，這些設備基本上都有掉電直通功能。

當然要注意一點：掉電直通是通過繼電器來完成的。所以，必須采用高頻（視頻）繼電器。一些廠家采用的是普通繼電器，掉電直通將影響指標。

但是理論上來講，這幾個設備是單一崩潰點。

其它幾處也要引起大家的特別關注：

1、 三選一

為什么要采用三選一呢？現在大家都是采用二選一??！二選一不是已經是實現了主備兩路信號的接入了嗎？

在以硬盤播出為主的時代，視頻服務器是主要的信號源，軟件的安全性非常重要，如果出現因軟件引起的系統性奔潰，危害將是致命性的。比如這些軟件問題：軟件不成熟穩定、軟件升級帶來新的BUG、素材兼容性導致某些素材不能播出、主備服務器不能自動倒換、病毒攻擊、數據庫服務器崩潰、素材缺陷或丟失。

這些問題將導致主備服務器或切換器同時中斷播出，進入應急切換器的兩路信號同時中斷，如果應急切換器只設計為兩路輸入，顯然是不夠的，是單一崩潰點。

所以，應急切換器要設計成三路輸入。第三路為墊片信號輸入。一般的電視臺可以配固態墊片機，沒有實力的臺，可以將中央臺信號作為墊片信號。

解釋一下墊片機。墊片機是24小時循環播放的，要求非常高的可靠性和免維護性。有些公司配備的是基于PC架構、基于WINDOWS平臺、使用普通硬盤存儲的墊片機，而不是完全固態化、基于linux系統、采用固態盤的硬件單機設備，這樣的墊片機本身隨時就會有故障發生，而且不容易被發現（平時不關注它），關鍵時候，發揮不了作用。

應急切換器有了三路輸入，就安全了嗎？答案是否定的。

三選一還應該是智能型的。也就是說，三選一會按順序?qū)斎胄盘柊凑諆?yōu)先級進行自動檢測，當主信號出現問題時，自動倒換到備路；當主備都有問題時，自動倒換到第三路。而且第三路是掉電直通的。第三路接的是墊片信號。所以，應急切換器也叫倒換器。

前面說過，電視播出的“停播”事故是按“秒”來計算的，如果出現信號故障，靠人工倒換是來不及的，必須實現自動倒換。人工倒換的不及時性，仍然造成“停播”。

2、 下變換

大多數人還沒有用過高清播出，對于下變換對指標的損傷認識不深刻，對下變換的安全性認識也不深刻。

上圖中，標清信號是通過高清信號下變換得到的，圖中只配置了一個下變換器。有人說，下變換壞了也掉電直通不就行了嗎？或者用跳線盤短接不就行了嗎？顯然不行。

前面談到的切換、鍵混、響度等設備實現掉電直通是可以的，短接也是可以的，這里則不行！原因很簡單：下變換器兩端信號格式不一樣。輸入的是高清，輸出的是標清，怎么能直通？怎么能短接？

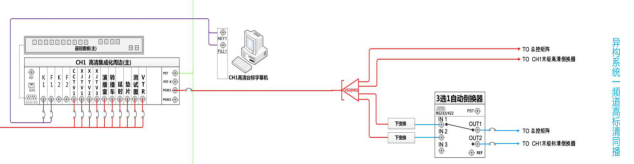

正確的方式是采用兩個下變換器進行互備，再加一個智能三選一，如下圖所示（第三路接標清墊片信號，圖中未畫）：

3、 轉播中央臺信號

中央臺節目轉播很重要，切換器應該接入兩路不同信道傳入的CCTV1信號。只接一路，或同路分配，都是不安全的。

4、 數模轉換和解嵌

    如果播出需要模擬信號，是從播出線末端的標清輸出信號進行數模轉換和解嵌得到。猶如上面所述的由高清到標清下變換是同樣的道理，應該采用雙路數模轉換和解嵌，并且要配智能倒換。

5、 編碼調制、光纜

送往有線前端，要進行編碼調制，要進行線路傳輸，很多人沒有重視。這些設備或線路一旦出現故障，也將是致命的。也應該是單一崩潰點。

6、 同步信號

黑場發生器是整個系統的同步源（以后會就同步原理做詳細描述），應該配備兩臺黑場發生器，并進行2選1倒換。道理上說，2選1也應該是智能檢測和自動倒換，實際使用中大家都采用普通2選1。

由于系統中需要同步的設備較多，經過2選1以后的同步信號需要進行分配。這里提醒大家，視頻服務器、切換器等實現了主備鏡像的設備和通道，主路設備接同一塊分配板的輸出信號，備路設備接另一塊分配板的輸出信號，當某一塊分配板出現故障時，只影響一路設備。如果亂接，就可能導致主備兩路同時受到影響。

同步信號出現問題對系統的影響結果是：系統完全不同步，各個設備按照自己內部晶體振蕩器的時鐘運行（內鎖相），主備服務器輸出信號不同步，切換跳抖，字幕臺標滿屏無規則位移。

規范上去做，黑場發生器應該與GPS或北斗鎖相（天虹新的黑場已經做到了），采用高精度晶體振蕩器，或采用恒溫槽。這個以后再談。

（二）、控制鏈路單一崩潰點：

現在很多公司都采用一種叫做“網絡串口服務器”的設備。該設備輸入的是網絡（IP）信號，輸出的是232/422信號?？刂茩C對設備的控制是通過網絡發出的，通過該設備轉換為串行232/422信號，對設備實施控制。

采用該設備的好處是：便于軟件模塊的靈活配置，便于實現控制軟件在視頻服務器內進行“駐留”、實現“離線播出”。
